Aké vybavenie je potrebné na testovanie pneumatického maxikatora membrány?

Ako dodávateľ pneumatických ovládačov membránových metrov som sa často pýtal na vybavenie potrebné na testovanie týchto ovládačov. Testovanie je rozhodujúcim krokom pri zabezpečovaní toho, aby akčné činidlá spĺňali požadované výkonnostné normy a mohli správne fungovať v rôznych aplikáciách. V tomto blogovom príspevku vás prevediem základným vybavením, ktoré potrebujete na testovanie pneumatického pohonu membránov.

Tlakové meradlá

Jedným z najzákladnejších, ale najdôležitejších zariadení na testovanie pneumatického ovládača membrány je tlakomer. Tlakové meradlá sa používajú na meranie tlaku vzduchu aplikovaného na ovládač. Potrebujete najmenej dva tlakové meradlá: jeden na meranie prívodného tlaku a druhý na meranie tlaku vo vnútri komory bránice ovládača.

Spojovací tlakomer vám pomôže monitorovať tlak zdroja stlačeného vzduchu, ktorý kŕmi ovládač. Je to dôležité, pretože výkon funkčníka priamo súvisí s tlakom napájania. Ak je napájací tlak príliš nízky, ovládač nemusí byť schopný generovať dostatočnú silu na ovládanie ventilu alebo vykonanie jeho zamýšľanej funkcie. Na druhej strane, ak je napájací tlak príliš vysoký, môže spôsobiť poškodenie ovládača alebo iných komponentov v systéme.

Tlakomer pre membránovú komoru vám umožňuje zmerať tlak vo vnútri ovládača. To vám pomôže zistiť, či ovládač správne reaguje na aplikovaný tlak. Počas procesu testovania môžete porovnávať hodnoty tlaku v rôznych bodoch, aby ste zaistili, že ovládač funguje podľa očakávania. Môžete napríklad skontrolovať, či sa tlak zvyšuje a hladko znižuje, keď sa ovládač pohybuje jeho mŕtvicou.

Merače

Prietokové merače sú ďalším dôležitým zariadením na testovanie pneumatických ovládačov membránov. Používajú sa na meranie prietoku vstupu stlačeného vzduchu a opustení ovládača. Zmeraním prietoku môžete určiť, ako rýchlo sa môže ovládač pohybovať a koľko vzduchu spotrebuje počas prevádzky.

Vysoký prietok môže naznačovať, že ovládač sa pohybuje rýchlo, ale môže to tiež znamenať, že v systéme dochádza k úniku. Na druhej strane nízka rýchlosť prietoku môže naznačovať, že v prívode vzduchu došlo k obmedzeniu alebo že ovládač nefunguje správne. Monitorovaním prietoku môžete identifikovať všetky problémy s výkonom funkcie a prijať príslušné opatrenia na ich nápravu.

K dispozícii sú rôzne typy prietokových meralov, ako sú prietokové metre turbíny, ultrazvukové prietokové merače a prietokové merače s premenlivými plochami. Výber prietokového merača závisí od konkrétnych požiadaviek vašej testovacej aplikácie, ako je rozsah prietoku, presnosť a náklady.

Poloha

Senzory polohy sa používajú na meranie polohy stonky alebo hriadeľa ovládača. Sú nevyhnutné na testovanie dĺžky a presnosti zdvihu ovládača. Použitím senzorov polohy môžete určiť, či sa ovládač presúva do správnej polohy a či je schopný udržiavať svoju polohu za rôznych prevádzkových podmienok.

Existuje niekoľko typov senzorov polohy, ktoré sa môžu použiť na testovanie pneumatických metrov, vrátane lineárnych potenciometrov, blízkosti senzorov a magnetických senzorov. Lineárne potenciometre sa bežne používajú, pretože poskytujú jednoduchý a presný spôsob merania lineárnej polohy stonky ovládača. Senzory blízkosti sa môžu použiť na detekciu prítomnosti alebo neprítomnosti ovládača v špecifickej polohe, zatiaľ čo na meranie polohy magnetu pripojeného k stonke ovládača sa môžu použiť magnetické senzory.

Počas testovania môžete pomocou polohových snímačov zaznamenať polohu ovládača v rôznych bodoch počas jeho mŕtvice. To vám umožní analyzovať výkon ovládača a zabezpečiť, aby spĺňal požadované špecifikácie. Môžete si napríklad skontrolovať, či je dĺžka zdvihu ovládača v určenej tolerancii a či sa hladko pohybuje bez trhliny alebo vibrácií.

Zaťažovacie bunky

Zaťažovacie bunky sa používajú na meranie sily generovanej ovládačom. Sú dôležité na testovanie krútiacich momentu a ťahu ovládača. Použitím zaťažovacích buniek môžete určiť, či je ovládač schopný generovať dostatok sily na ovládanie ventilu alebo vykonanie jeho zamýšľanej funkcie.

Nadobodové bunky fungujú konverziou sily aplikovanej na ne na elektrický signál. Elektrický signál je potom možné merať a zaznamenať pomocou systému na získavanie údajov. K dispozícii sú rôzne typy zaťažovacích buniek, ako sú bunky zaťaženia tesnenia, piezoelektrické zaťažovacie bunky a hydraulické zaťažovacie bunky. Výber zaťažovacej bunky závisí od špecifických požiadaviek vašej testovacej aplikácie, ako je rozsah sily, presnosť a náklady.

Počas testovania môžete použiť zaťažovacie bunky na aplikovanie známeho zaťaženia na ovládač a zmerať silu generovanú ovládačom v reakcii. To vám umožní určiť charakteristiky sily ovládača a zabezpečiť, aby bol schopný splniť požadované požiadavky na zaťaženie. Môžete napríklad skontrolovať, či je ovládač schopný vygenerovať dostatok sily na otvorenie alebo zatvorenie ventilu oproti stanovenému tlaku.

Systém na získavanie údajov

Systém na získavanie údajov sa používa na zhromažďovanie, zaznamenávanie a analýzu údajov z rôznych senzorov použitých v procese testovania. Umožňuje vám monitorovať výkon ovládača v reálnom čase a generovať podrobné správy pre ďalšiu analýzu.

Systém na získavanie údajov zvyčajne pozostáva z počítača, karty na získavanie údajov a softvéru na zber a analýzu údajov. Karta na získavanie údajov sa používa na rozhranie so senzormi a prevod analógových signálov zo senzorov na digitálne signály, ktoré je možné spracovať počítačom. Softvér vám umožňuje nakonfigurovať systém získavania údajov, zhromažďovať údaje a analyzovať ich pomocou rôznych nástrojov a algoritmov.

Použitím systému získavania údajov môžete automatizovať proces testovania a ušetriť čas a úsilie. Údaje môžete uložiť aj pre budúce referencie a porovnať výkonnosť rôznych ovládačov alebo výsledkov testov v priebehu času.

Detektory úniku

Detektory úniku sa používajú na zisťovanie akýchkoľvek únikov v ovládači alebo v systéme prívodu vzduchu. Úniky môžu spôsobiť stratu tlaku a ovplyvniť výkon ovládača. Použitím detektorov úniku môžete identifikovať a opraviť akékoľvek úniky skôr, ako spôsobia vážne problémy.

K dispozícii je niekoľko typov detektorov úniku, vrátane detektorov úniku bublín, detektorov ultrazvukových únikov a detektorov úniku hélia. Detektory úniku bublín fungujú tak, že aplikujú mydlové riešenie na podozrivú oblasť úniku a hľadajú bubliny. Detektory ultrazvukových únikov detekujú vysokofrekvenčné zvukové vlny spôsobené únikom. Detektory úniku hélia sú najcitlivejšie a používajú sa na detekciu veľmi malých únikov.

Počas testovania môžete použiť detektory úniku na kontrolu úniku ovládača a systému prívodu vzduchu. To vám pomôže zabezpečiť, aby ovládač fungoval efektívne a že s únikmi nie sú spojené žiadne bezpečnostné riziká.

Testovacie lavičky

Testovacia lavica je platforma, kde môžete namontovať ovládač a vykonať testovacie postupy. Poskytuje stabilné a kontrolované prostredie na testovanie ovládača a umožňuje vám ľahko prepojiť rôzne testovacie zariadenia.

Testovacia lavica by mala byť navrhnutá tak, aby vyhovovala veľkosti a hmotnosti ovládača a mala by mať ustanovenia na montáž senzorov, zaťažovacích buniek a iných testovacích zariadení. Mal by byť tiež schopný poskytnúť spoľahlivý prívod vzduchu a prostriedky na reguláciu tlaku a prietoku vzduchu.

Použitím testovacej lavičky môžete zabezpečiť, aby proces testovania bol konzistentný a presný. Môžete tiež vykonať viac testov na tom istom ovládači bez toho, aby ste ho zakaždým museli rozobrať a znovu zostaviť.

Záver

Testovanie pneumatického ovládača membránového membrána vyžaduje kombináciu rôznych zariadení vrátane tlakových meradiel, prietokových meralov, polohových senzorov, zaťažovacích buniek, systémov na získavanie údajov, detektorov úniku a testovacích lavičiek. Každé zariadenie zohráva rozhodujúcu úlohu pri zabezpečovaní toho, aby ovládač spĺňa požadované výkonnostné normy a môže správne fungovať v rôznych aplikáciách.

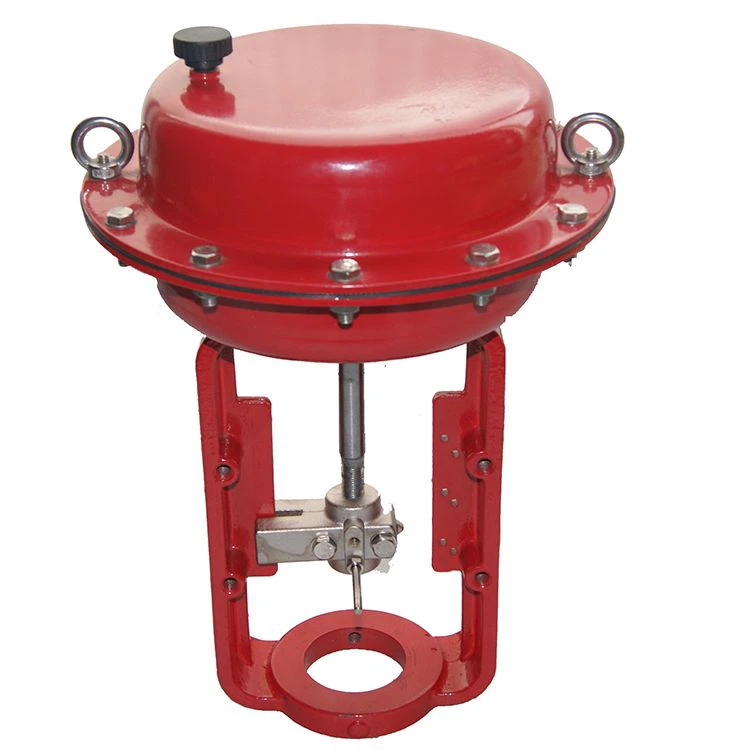

Ako dodávateľPneumatické membránové ovládače, chápeme dôležitosť testovania a kontroly kvality. Používame najmodernejšie testovacie zariadenia, aby sme zaistili, že naši ovládatelia spĺňajú najvyššie štandardy výkonnosti a spoľahlivosti. Ak máte záujem o kúpu našich pneumatických merancov membránov alebo máte akékoľvek otázky týkajúce sa testovacieho zariadenia, neváhajte nás kontaktovať a požiadajte o ďalšiu diskusiu a potenciálne príležitosti obstarávania.

Odkazy

• „Pneumatické ovládače: dizajn, výber a aplikácia“ od David W. Smith
• „Priemyselná prístrojová a kontrolná príručka“ od spoločnosti BC Nakra a KK Chaudhry
• „Testovanie a uvedenie do prevádzky pneumatických ovládačov“ podľa rôznych priemyselných noriem a usmernení
